便攜、外貼超聲波流量計安裝V法安裝與Z法安裝
發布時間：2024-09-23
便攜、外貼超聲波流量計安裝超聲波流量計的傳感器使用的一對收發兩用的壓電陶瓷片，它們能夠發射和接收穿過管道和液流的超聲波信號，測量流量是通過測量發射和接收超聲波的不同時間的差值來完成的。
由于這個差值非常小，所以傳感器之間的距離 和平行度會影響到測量精度，使用者應該特別認真仔細的安裝傳感器。安裝傳感器的步驟選擇有足夠直管段長度位置，最好是新管道、無銹蝕、易于操作的地方。清除管道上的雜物和銹蝕，最好使用角磨機打掉銹蝕。
在傳感器的發射面上涂上足夠多的耦合劑(如:黃油、凡士林等)，涂耦合劑的目的是排除傳感器發射面與管道外表面之間的空氣。(特別提醒:應避免沙粒和雜物進入這中間)水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇 在與管道的側面垂直相切的面上。傳感器的安裝距離是在M25號窗口中顯示的數值，它是指兩只傳感器的內側距離， 要想準確測量，使用者應按照顯示的距離數值安裝傳感器。

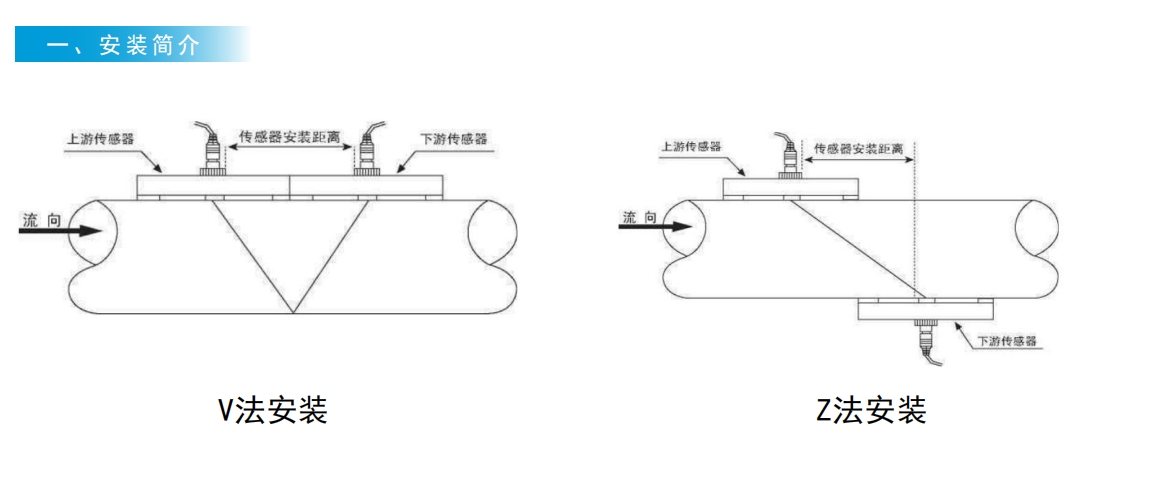

V方式安裝傳感器V方式安裝傳感器是在常用的方法，一般建議在20-300mm的管道上使用，它有時被稱為反射法。
Z方式安裝傳感器一般Z方式是在100mm以上的管道上使用，它有時被稱為直接法。
使用者在安裝好傳感器后要對下列項目進行檢查收信號強度、信號良度Q值、時差、估測的液體聲速、信號傳輸時間比等。
只有這樣流量計才能穩定運行、測量準確。信號強度是指接收到的、經過放大的超聲波信號，用3位數表示:【000】是指未檢測到任何的信號:【999】是指接收到的信號最大。盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號條道最大。如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。仔細地打磨管道的外表面，稍微多加一些耦合劑。輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號最大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
