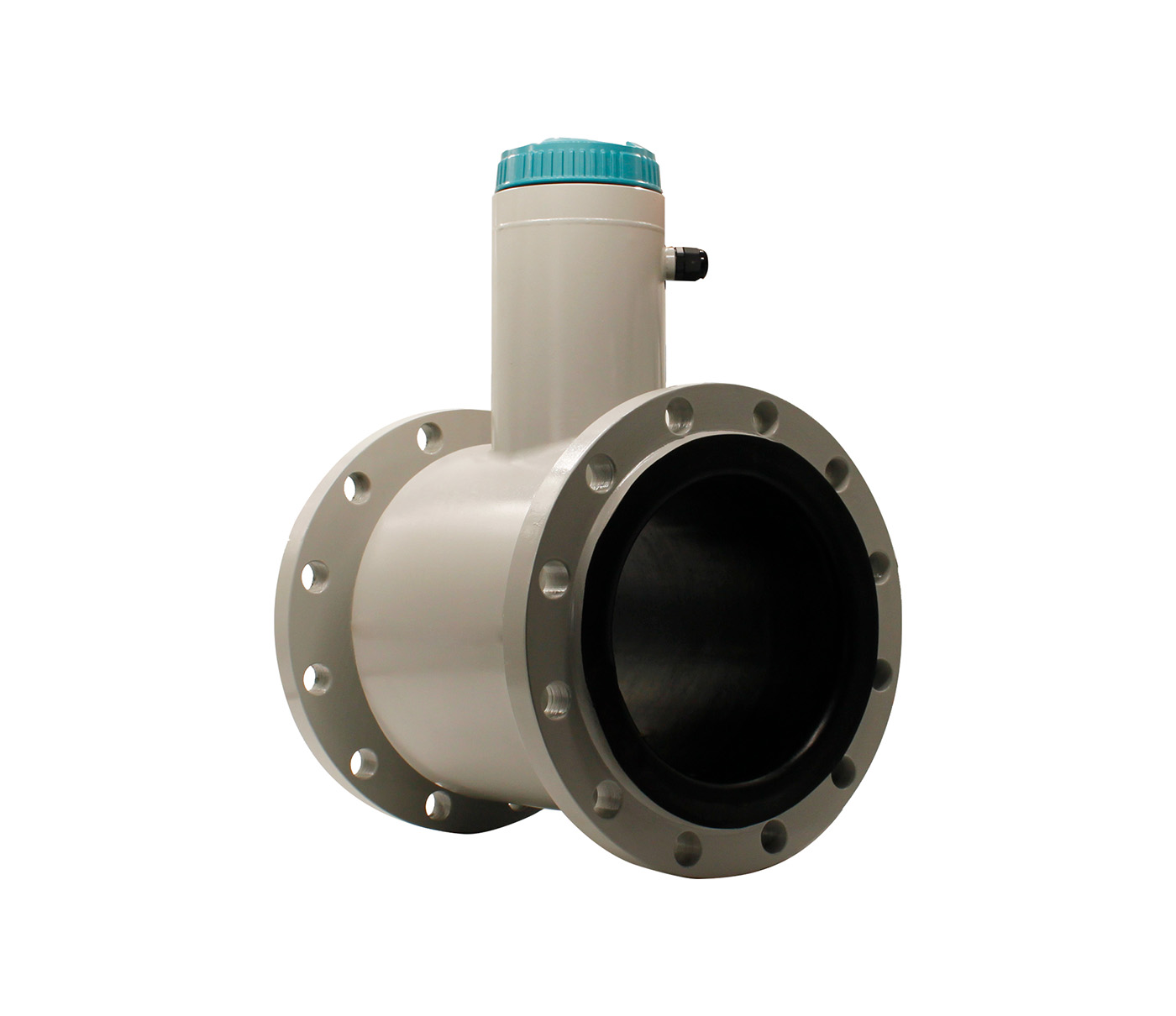

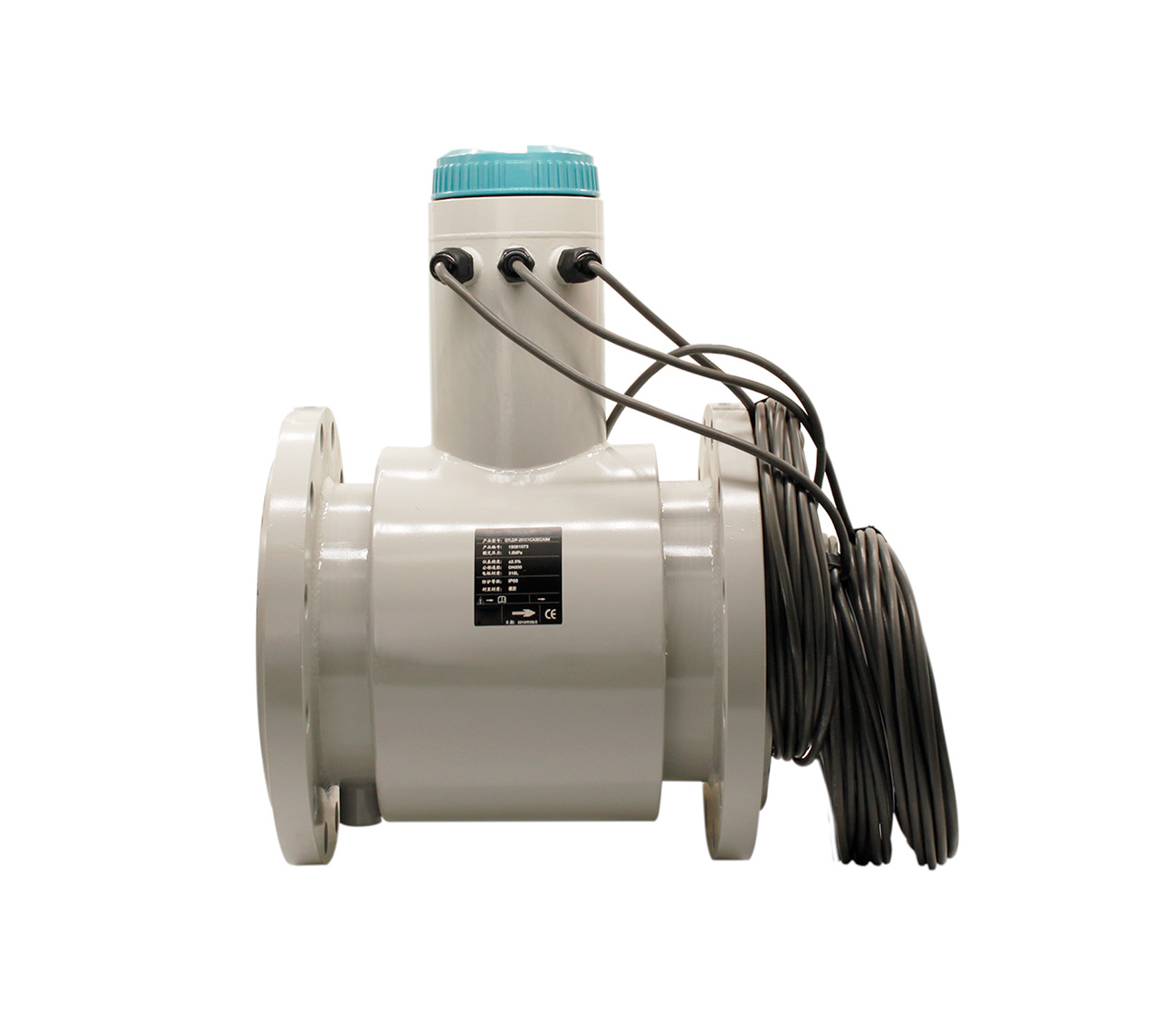

    非滿管電磁流量計
      CQTLD/F型非滿管流量計是一種利用流速-面積法，連續測量開放式管線（如半管流污水管道和沒有溢流堰的大流量管道）中流體流量的一種流量自動測量非滿管流量計。
      它能測量并顯示出瞬時流量、流速、累積流量等數據。
      特別適用于市政雨水、廢水、污水的排放和灌溉用水管道等計量場所的需要。
    ?
    分享到:
    產品簡介
    產品優點
    技術參數
    工作原理
    產品簡介
    CQTLD/F型非滿管流量計是一種利用流速-面積法，連續測量開放式管線（如半管流污水管道和沒有溢流堰的大流量管道）中流體流量的一種流量自動測量非滿管流量計。它能測量并顯示出瞬時流量、流速、累積流量等數據。特別適用于市政雨水、廢水、污水的排放和灌溉用水管道等計量場所的需要。

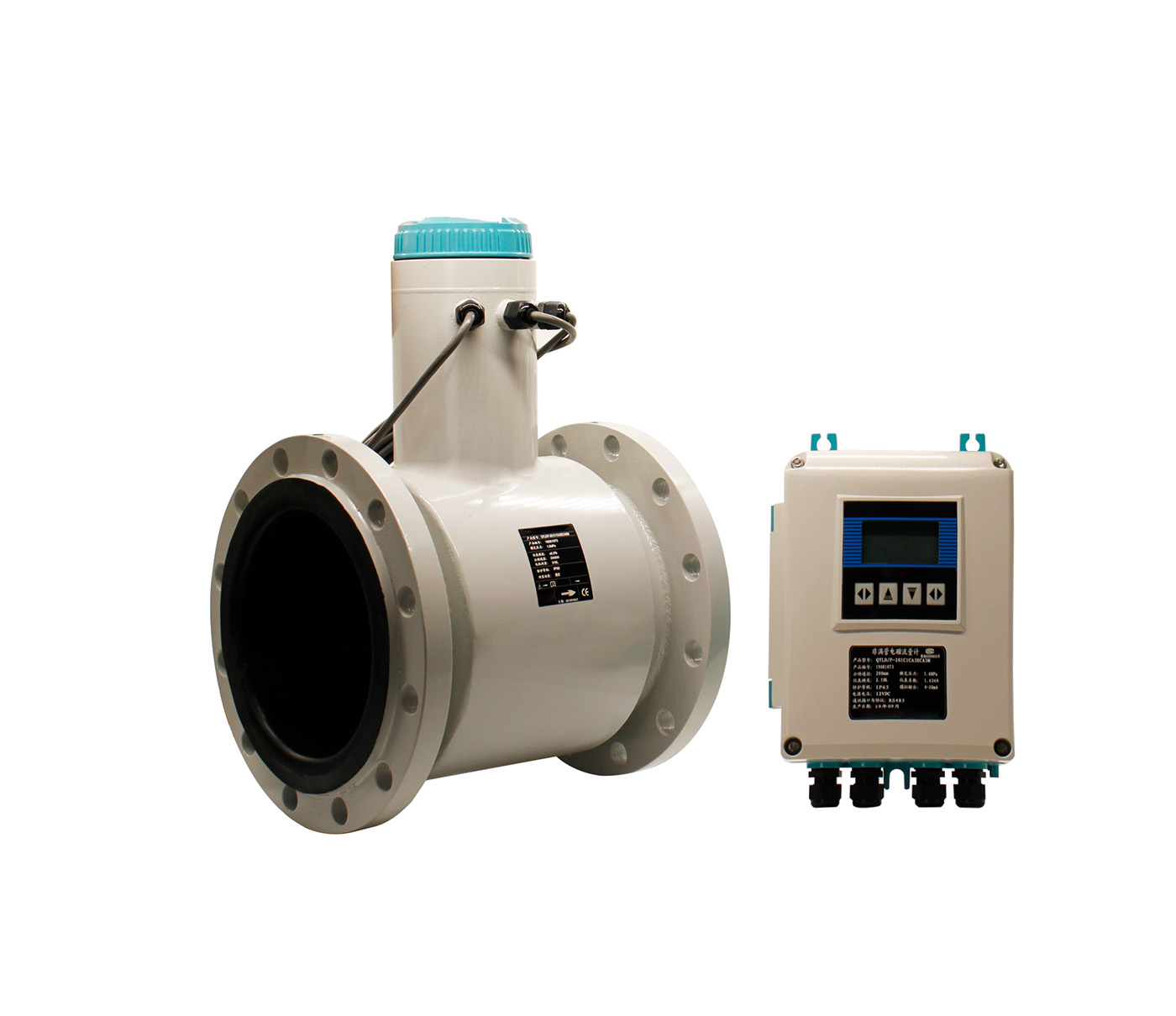

    CQTLD/F型非滿管流量計是由一個流速傳感器、一個水位傳感器和一個流量顯示儀組成，連續測量管道中流體的流速和液位，用戶只要輸入圓形管道的內徑或方形管道的寬度，非滿管流量計就會自動計算出管道內的流量，并自動顯示出管道內的瞬時流量、流速、累積流量等測量參數。
    產品優點
    可用于開放式非滿管管道流量的測量；
    可應用于市政雨水、廢水、污水排放和灌溉用水管道等場所的連續計量；
    可實現正向和反向雙向流量測量；
    傳感器可在惡劣的現場和污水水質下長期工作；
    流量測量精度高，而且不受下游、支流擁堵、阻塞等因素的影響；
    測量管道的直管段要求為管道直徑的10倍長度；

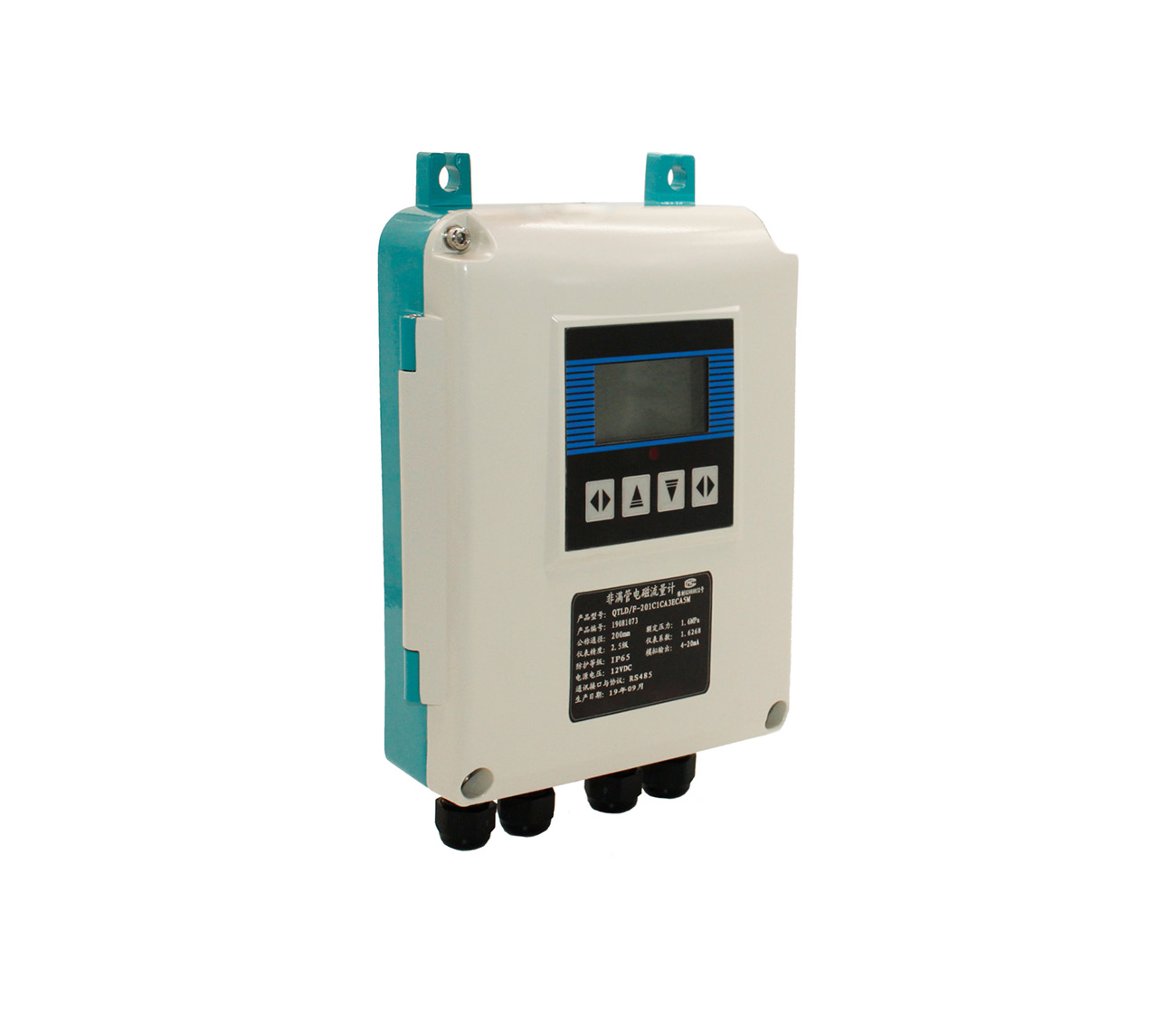

    背光源液晶顯示器，不管是強光下還是夜晚都能夠清晰讀取測量數據；
    非滿管流量計顯示及輸出功能齊全，可顯示瞬時流量、流速、累積流量等數據，并具有計算機通訊接口232、485（選配件）

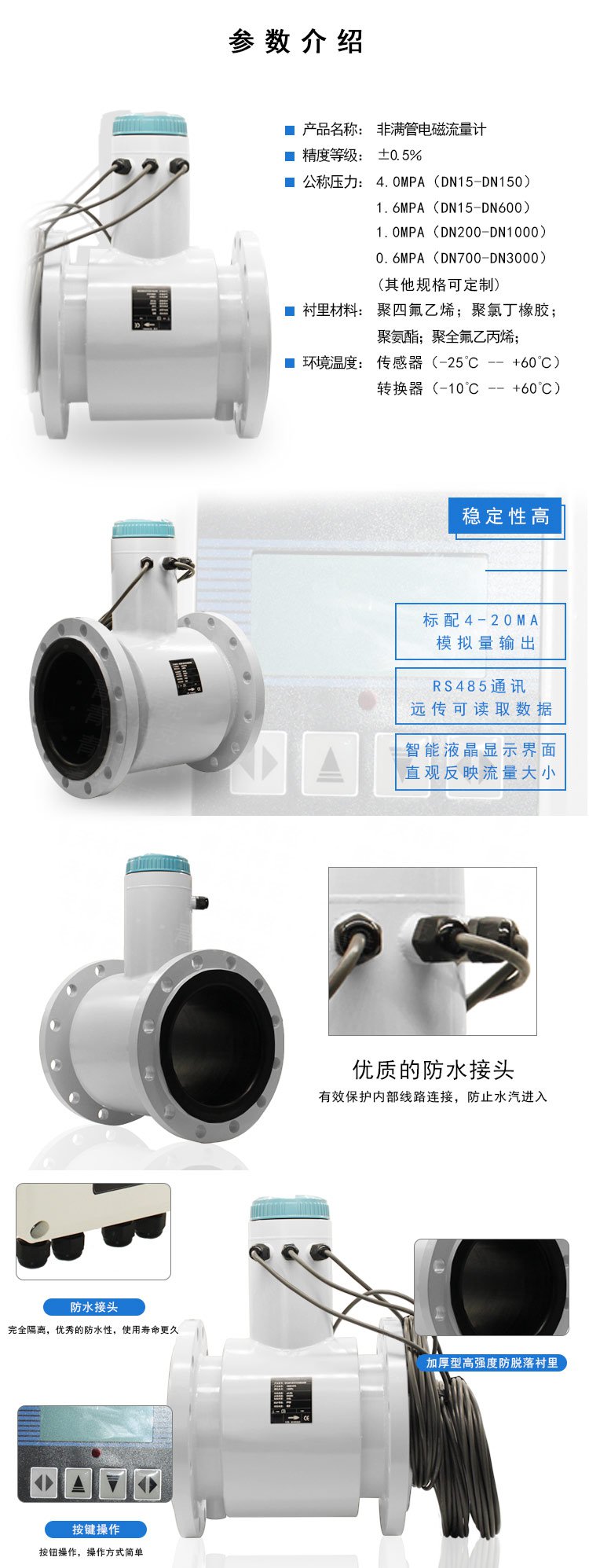

    技術參數


    工廠02

    工作原理
    根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
    　　E=KBVD
    　　式中：
    　　E－感應電勢；
    　　K－與磁場分布及軸向長度有關的系數
    　　B－磁感應強度；
    　　V－導電液體平均流速；
    　　D－電極間距；（測量管內直徑）
    傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
    ?
