在工業流量計量領域，差壓流量計與孔板流量計是常被提及的儀表，但二者并非簡單的并列關系，而是“包含與被包含”的緊密關聯。許多用戶容易混淆二者概念，本文將從定義、原理、結構、性能、適用場景等多個維度，詳細拆解它們的區別，并提供實用的選型指南，助力用戶精準選型，降低運行成本。
差壓流量計是一類計量儀表的統稱，它基于“流體流經節流元件產生壓力差，通過差壓信號換算流量”的原理進行設計，屬于廣義的流量計量技術體系。其核心特征在于“以差壓為測量核心”，包含多種細分類型，像孔板流量計、噴嘴流量計、文丘里流量計、V錐流量計等都是其典型代表。

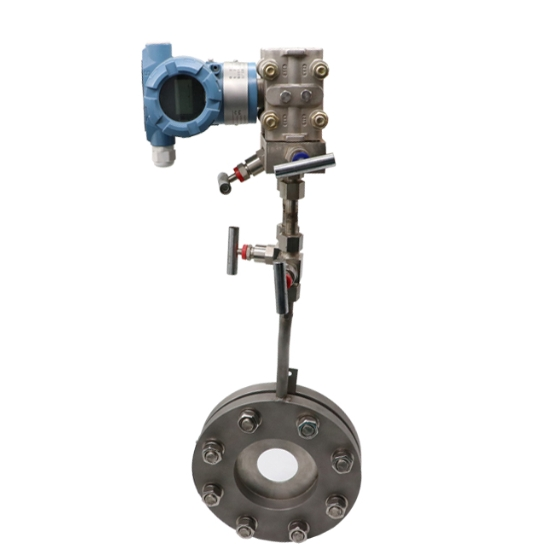

孔板流量計是差壓流量計的一種具體實現形式，它特指以標準孔板作為節流元件的差壓式計量設備。在差壓流量計家族中，孔板流量計應用最為廣泛，歷史也最為悠久，屬于狹義的具體產品類別。
簡單來說，孔板流量計一定是差壓流量計，但差壓流量計并不等同于孔板流量計。
差壓流量計整體遵循伯努利方程。當流體在管道內流動時，流經節流元件（如孔板、噴嘴、文丘里管、V錐等），流束會發生收縮，流速相應提升，而靜壓力則會下降，從而在節流元件前后形成穩定的差壓。這個差壓值與流量的平方成正比，通過差壓變送器檢測差壓信號，再經過計算就能得出流量數據。
差壓流量計由“節流元件 + 差壓變送器 + 引壓管 + 流量積算儀”組成完整的測量系統。不同類型的差壓流量計，其核心差異在于節流元件的結構設計。例如，孔板是一個中心開孔、邊緣銳利的圓形金屬板；噴嘴的形狀則類似于一個逐漸收縮的管道；文丘里管由入口段、喉部、擴散段組成；V錐的形狀呈錐形。
孔板流量計作為差壓流量計的細分款，其測量原理與差壓流量計的通用原理一致。流體流經標準孔板時，在孔板前后產生差壓，通過測量這個差壓并利用相關公式計算得出流量。
| 對比維度 | 差壓流量計（含全系列節流元件） | 孔板流量計（單一節流元件） |
|---|---|---|
| 核心差異 | 節流元件多樣，包括孔板、噴嘴、文丘里等，可根據不同工況進行選擇適配 | 僅使用孔板作為節流元件，結構固定，靈活性相對較低 |
| 測量精度 | 因節流元件不同而差異較大，高精度款如文丘里、V錐可達±0.5% - ±1.0% | 常規精度為±1.5% - ±2.5%，受加工精度、安裝條件等因素影響較大 |
| 壓力損失 | 差異顯著，文丘里管、V錐的壓損較小，一般≤5kPa；而孔板的壓損較大，通常在10 - 50kPa | 壓力損失大，屬于高能耗型節流元件，會增加系統的運行成本 |
| 量程比 | 常規為1:3 - 1:10，部分經過優化的節流元件可達1:15 | 量程比窄，僅1:3 - 1:5，在小流量測量時誤差較大 |
| 抗干擾能力 | 取決于節流元件的類型，V錐、文丘里抗雜質、抗堵能力強；孔板則易受磨損、結垢影響，導致測量精度下降 | 抗雜質、抗堵能力弱，孔板邊緣磨損后精度會驟降，需要定期維護和更換 |
| 適用場景 | 覆蓋氣體、液體、蒸汽等多種介質，適配高溫高壓、高粘度、含少量雜質等復雜工況 | 適用于清潔介質、工況穩定、對測量精度要求不高的場景，如普通工業流體監測 |
| 安裝維護 | 不同類型要求不同，文丘里管安裝長度短，V錐可在線拆裝；但整體安裝相對復雜 | 前直管段需10D - 30D，后需5D - 10D，引壓管易堵塞，需要定期拆檢孔板，維護工作量大 |
| 成本 | 整體偏高，高精度款如V錐、文丘里初期投入較大 | 初期采購成本低，但長期運行能耗高、維護成本也較高 |
孔板流量計是差壓流量計的“基礎款”，具有成本低、技術成熟等優點，適合對精度要求不高、工況穩定的簡單場景。而差壓流量計的其他細分類型（如V錐、文丘里）則是“升級款”，在精度、能耗、適配性等方面更具優勢，能夠滿足更復雜、更高要求的工況。
青天特克在流量儀表領域深耕多年，針對差壓流量計的全系列場景，提供孔板流量計、V錐流量計、文丘里流量計等全產品線，同時還覆蓋電磁、超聲波等其他類型流量計，能夠滿足工業生產、市政水務、石油化工、能源電力等多行業的需求。
青天特克的孔板流量計嚴格遵循國標GB/T 2624生產，加工精度高、適配性強，非常適合基礎工況的計量。其升級款的V錐、文丘里差壓流量計，具備高精度（±0.5%）、低損耗、寬量程比（1:10）等優勢，可完美替代傳統孔板流量計，有效降低長期運行成本。
所有產品均支持定制化選型，搭配智能差壓變送器與數據采集系統，能夠?qū)崿F(xiàn)實時監控、遠程傳輸與異常預警。并且，青天特克在全國設有20 + 服務網點，為用戶提供安裝指導、校準維護等一站式服務。
青天特克以技術為核心，以品質為保障，致力于為用戶提供適配工況、穩定可靠的流量計量解決方案，成為工業計量領域的可靠合作伙伴。
